QGIS 벡터레이어 : 도형 생성/병합/분리

참고 : bis-gis라는 사이트의 QGIS게시판이 거의 유일한 한국 커뮤니티인 것 같다. 우선 QGIS에서 제공하는 문서를 모두 살펴보고, 해결이 안되거나 짬바가 필요한 경우는 bis-gis를 살펴보자. 여기서 해결이 안되면 스택익스체인지 같은 곳을 찾아나서자.



pyqgis 개발자 쿡북 docs.qgis.org/3.16/en/docs/pyqgis_developer_cookbook/intro.html

pyqgis API qgis.org/pyqgis/3.0/index.html



목차

목적과 개요

레이어 편집과 도형그리기

도형 병합

멀티파트를 싱글파트로

멀티파트 스플릿 플러그인





목적과 개요

---

이미 도형/레이어 병합을 거쳐 완성되어있는 shp확장자의 벡터레이어가 있다. QGIS상에서 병합을 모두 풀어 실제 '도형'의 숫자를 세고 싶다. QGIS GUI로 먼저 해결하며 과정을 살펴보고, 이를 pyqgis 스크립트로  간단하게 레이어 내 도형의 숫자를 세어보고자 한다.



QGIS 백터 레이어 위에 도형(Geometry)을 그릴 수 있다. 이 때,

• 기본적으로 한 개 도형은 한 개의 객체(Object)로 세어진다.
• 여러 도형들을 '도형 병합(merge)'기능을 사용해 하나의 객체로 묶어낼 수 있다.
• 도형 병합되어 상황에 따라 여러 레이어로 나뉠 수도 있는데, 이 레이어들을 병합할 수도 있다.

반대 과정의 작업도 QGIS툴을 이용하면 할 수 있다.



레이어 편집과 도형그리기

---

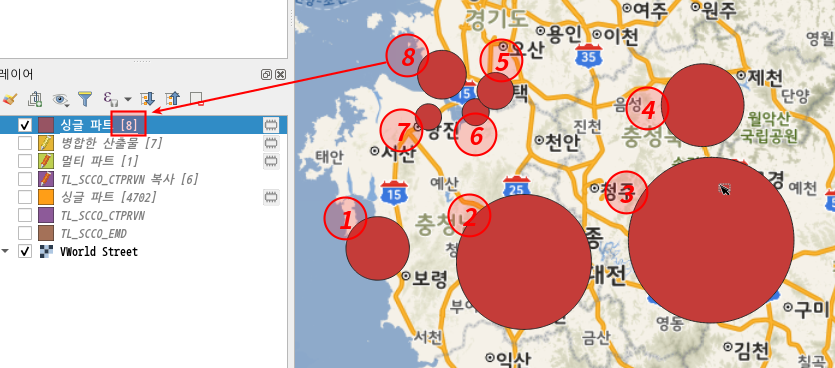

(좌) 편집모드 전환 과정 / (우) 편집모드가 적용된 레이어

레이어에 무언가 변화를 가하려면 현재 그 레이어가 '편집 모드'여야 한다. 편집모드로 진입하려면 아래 과정을 따른다.

해당 레이어 [우클릭] - [편집 모드 전환]

전환된 뒤에는 레이어 이름 왼쪽에 연필같은 그림이 나타난다. 뷰어로 돌아가려면 같은 방법으로 토글할 수 있다.

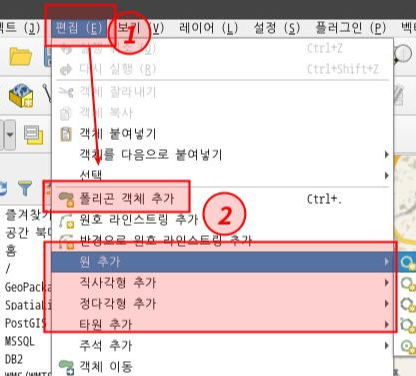

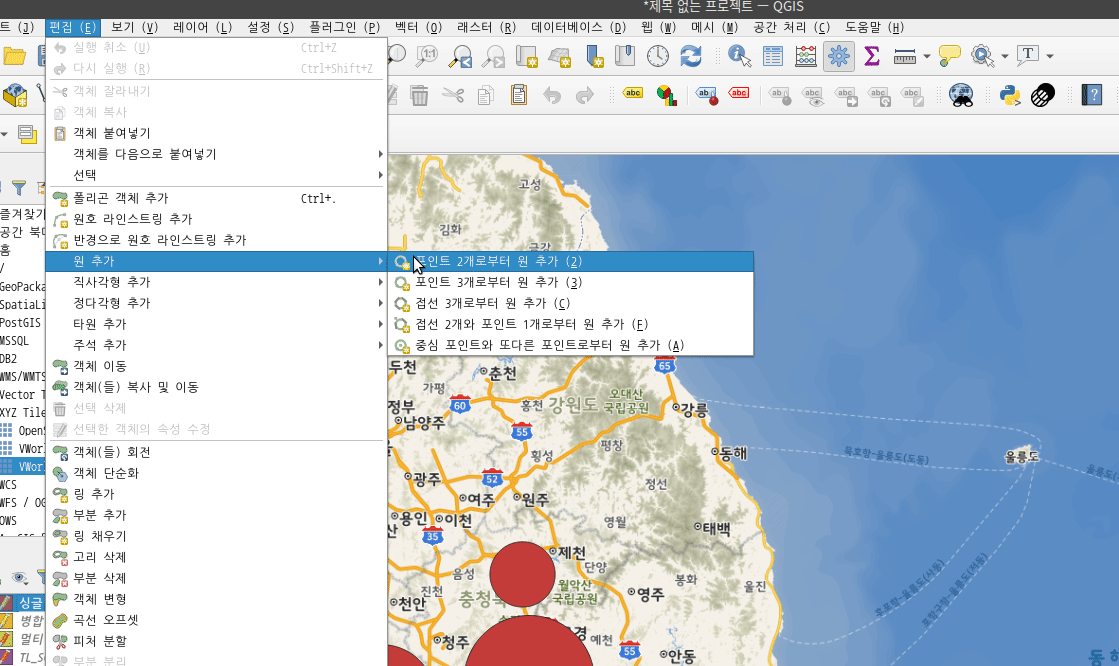

그 다음 상단 메뉴의 [편집]을 펼쳐보면 폴리곤/원/직사각형/정다각형/타원 항목이 활성화되어있음을 확인할 수 있다.

폴리곤이든 원이든 원하는 영역이 잘 지정되었으면, [마우스 우클릭]-[엔터]를 통해서 도형을 레이어에 얹을 수 있다.

도형 그리기를 취소하고자 할 때에는, [편집]-[선택]-[객체(들) 선택]을 하면 선택모드로 전환되며 문제가 해결된다.



도형 병합

---

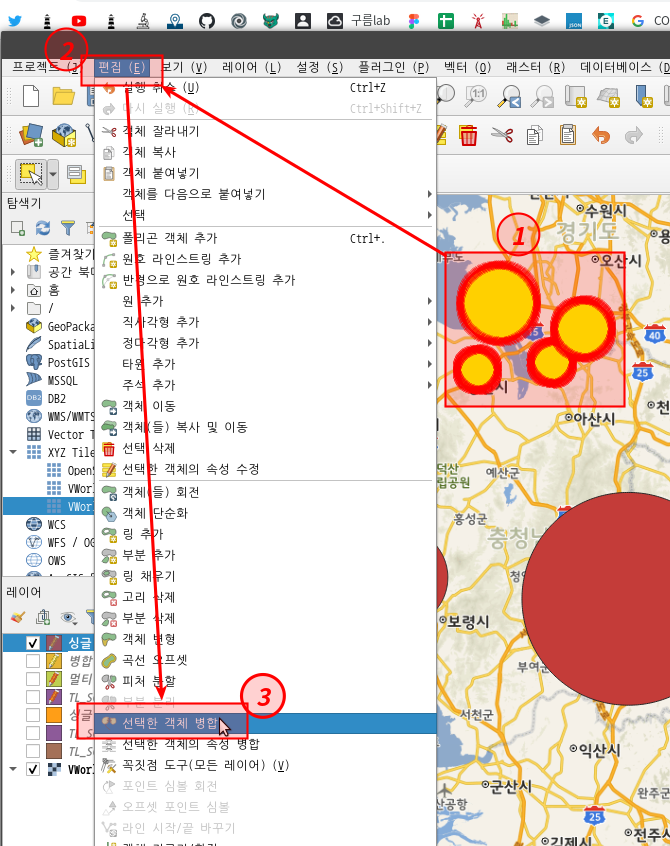

병합 과정

병합이 완료된 도형. 영역이 겹친다면 서로를 구분짓던 선이 사라진다.

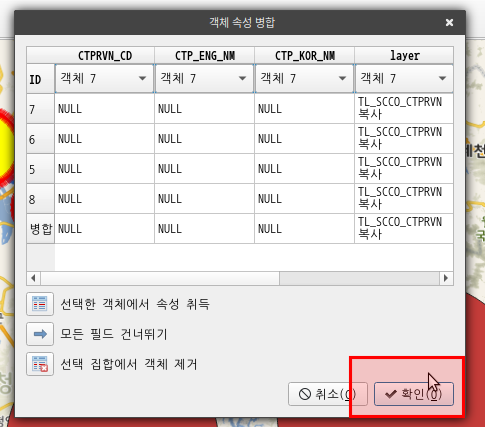

  병합할 도형을 선택하고 [편집]=[선택한 객체 병합]으로 병합할 수 있다. 이제 사진에서 선택된 4개의 원은 마치 하나의 도형처럼 동작한다. 객체로는 1개로 센다.

  현재 상태의 도형을 'multipart 도형'이라고 한다. 원래 따로따로 존재하던 도형은 'single part 도형'이라고 한다.



멀티파트 스플릿

---

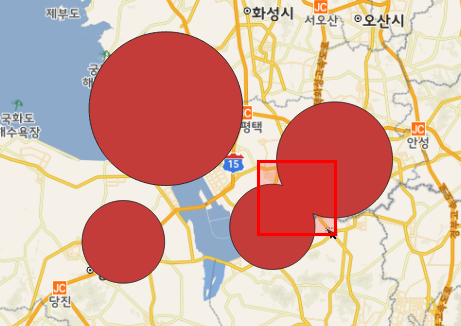

4개의 원이 하나의 객체로 묶였고, 이 중에서 오른쪽 2개의 원은 아예 하나의 싱글파트가 되어버렸다. 이 상황에서 3개의 싱글파트로 분리하고자 한다.

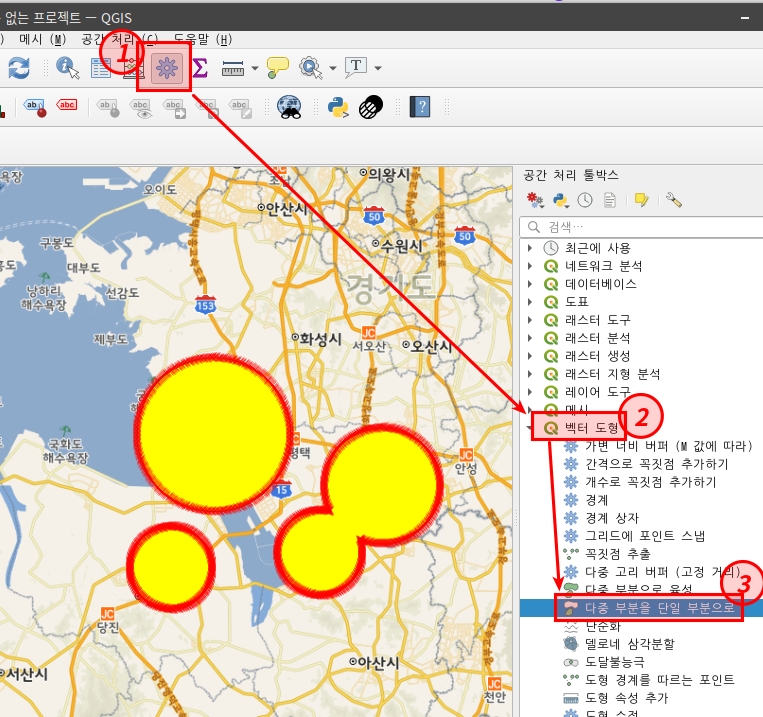

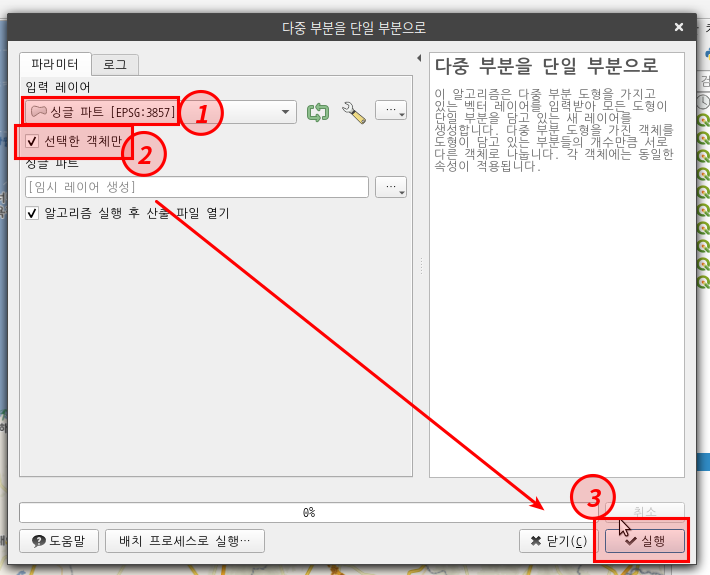

상단의 [툴박스]-[벡터도형]-[다중부분을 단일부분으로]를 통해 3개의 싱글파트로 분리해낼 수 있다. 조랭이떡처럼 붙어버린 저건.. 이 방법으로는 답이없다.



멀티파트 스플릿 플러그인

---

  매번 툴박스를 까서 레이어를 만들고, 본래 레이어와 병합하는 과정을 거치기에는 너무 번거롭다. 해당 레이어에서 직접 멀티파트를 스플릿할 수 있는 스크립트가 있으면 좋겠다. 직접짜긴 귀찮으므로 이미 잘 쓰이고있는 플러그인을 이용한다.

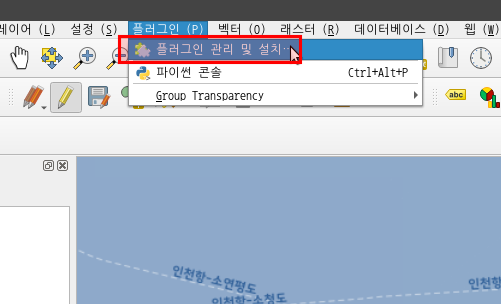

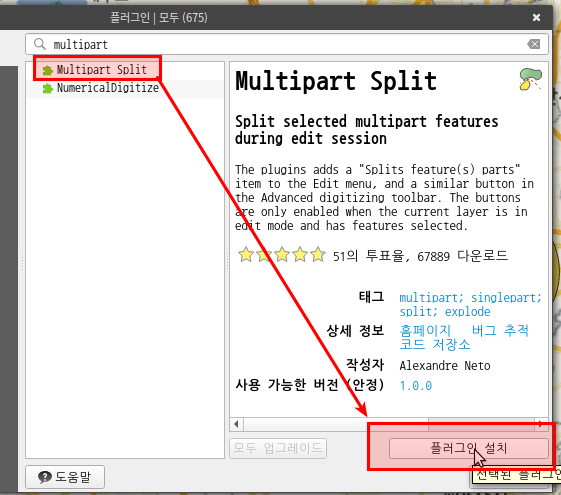

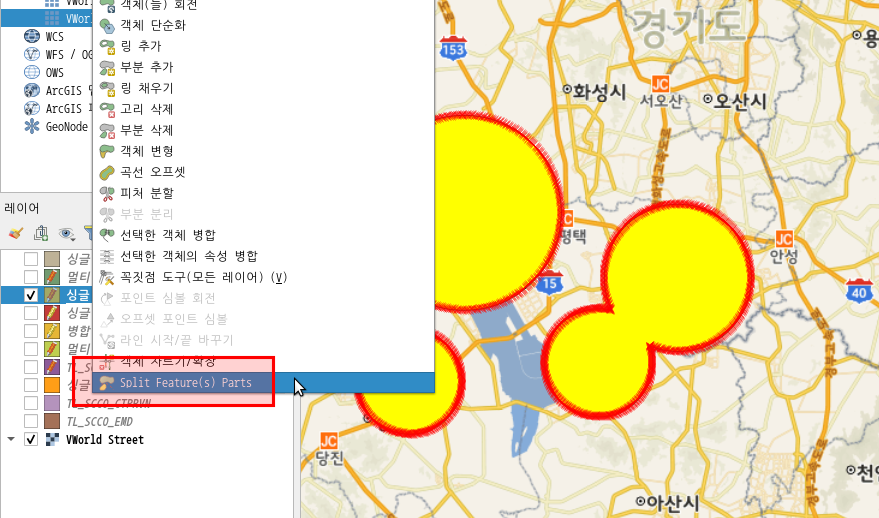

위와 같은 과정을 통해 multipart split 플러그인을 설치한다. 설치하고 나면 상단의 [편집] 메뉴 아래에 'Split Feature(s) Parts'가 추가된다.



스플릿하고자 하는 multi part 도형을 선택하고, 해당 플러그인을 동작시키면 해당 레이어에 직접 single part 도형들을 그린다. 기존의 multi part 도형은 사라진다.
